Gallios™は、最先端のフローサイトメーターに求められるニーズを、高度な先端技術により実現しました。研究者のニーズである高い精度、正確度、自動化、操作性、自由度をハイレベルかつ高品質で提供します。
Galliosのこだわりは、従来の製品では難しかったハイマルチカラー化、高速化、低感度領域の高精度化などを、ベックマン・コールター独自の新技術を駆使することで実現し、すべての性能を高水準に揃えることで、
新世代フローサイトメーターに求められる様々な解析ニーズにフルに対応します。
10カラー 62パラメータ測定
- 青色、赤色、紫色の3種類の固体レーザ搭載可能
40ＭＨz、20ビット次世代デジタル波形処理エンジン
- 最大25,000イベント/秒 の高速測定
- 弱蛍光領域の高精度化を実現
- 6decadeを用いたTrueView機能による正確な蛍光補正
18°反射光学系と高出力レーザの直接照射方式
- すべての波長で高感度蛍光検出を実現
Mie散乱理論を利用した新・前方散乱光検出系
- 1ミクロン以下の分離能を改良、サブミクロン粒子検出可能
高性能オートサンプラーと自動化ソフトウエアの連携による自動測定
- ラボの生産性を飛躍的に高める無人自動測定
- 先進のRadarプロットやTreeプロット、動的ゲーティングでマルチカラー多次元解析の可視化を実現
10カラー 62パラメータ測定
Galliosは、3レーザ搭載モデルで最大10カラーの蛍光を測定することができます(488nmの励起光から5カラー測定、638nmの励起光から3カラー測定、 405nmの励起光から2カラー測定)。全ての検出器からのパルスシグナルの高さおよび面積のログとリニアパラメータと、さらにパルス幅を同時に取得することができます。測定パラメータ62種類から最大16種類までのパラメータを同時に取り込むことができます。

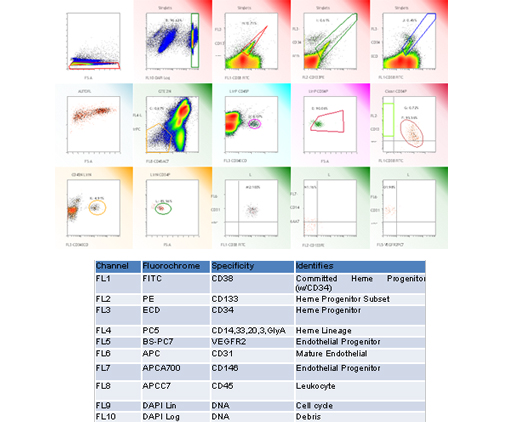

Circulating Endothelial Cellsの10カラー測定データ例
(データ提供：Albert D. Donnenberg, Ph.D. Professor of Medicine, Director, UPCI Flow Cytometry Facility, UPMC HSCLab)
高速・高分解能・高精度の次世代デジタル波形処理エンジン

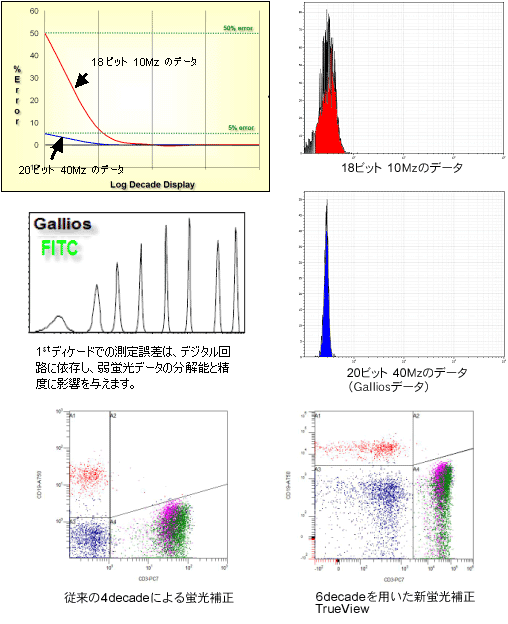

独自の高精度技術 「ガリオスエンジン」は、すべての検出器からのシグナルを20ビット(1,048,576チャンネル)、40Mz（0.025μ秒間隔）の高分解能でデジタル化処理を行います。これにより、1stディケードでの誤差は、5%以下に抑えることができ、 弱蛍光データの分解能と精度を大幅に向上させました。さらに25，000イベント/秒の高速処理でサンプルを測定します。また、広いダイナミックレンジ6decadeを用いた斬新なTrueView機能による正確な蛍光補正も実現しました。
高効率・高感度のレーザ直接照射方式
Galliosは、レーザ光の照射の際のパワーロスを防ぐため、レーザ照射系には、減衰のある光ファイバーを用いない直接照射方式を採用し、蛍光色素の励起効率を向上させました。この結果、蛍光が強くなり、感度が向上しました。
紫色レーザ(405nm)は、光ファイバーを使用した場合、照射位置で約50%のパワーロスを示します。Galliosはレーザのパワーロスを最小にするため直接照射方式を採用しました。
信頼性の高いデータを生むTEC内部温度制御機能
さらに、レーザのポイントスタビリティおよび検出器の検出応答性の安定化のために、レーザ部及び検出部の内部温度をTEC（ペルチェ素子を用いた熱伝冷却機）により一定にコントロールします。 レーザ間のディレイ変動と、蛍光検出感度の変動をなくし、信頼性の高いデータを出すことができます。

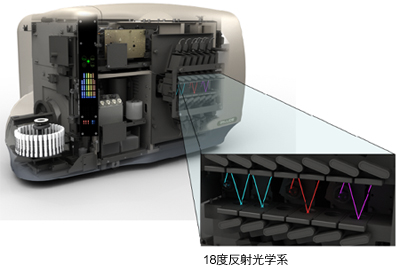

高感度の18°反射蛍光検出系
蛍光フィルターの効率を上げる18°反射光学系を開発し、高感度かつコンパクトな独自の蛍光検出系を開発しました。
新・前方散乱光検出系による優れた分離能
前方散乱光には、広角度（1～19°）、低角度（1～8°）、サブミクロンの粒子の測定に最適な角度W2（8 ～19°）の3つの測定モードを採用しました。切り替えは、マウス操作でできます。

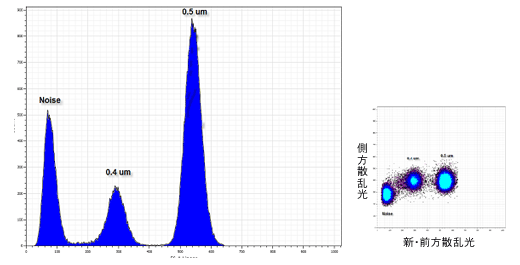

0.4及び0.5μmビーズ測定
W2モードを使用0.1μｍの差を分離、ノイズレベルもクリアに分離します。
生産性を向上させる自動測定システム

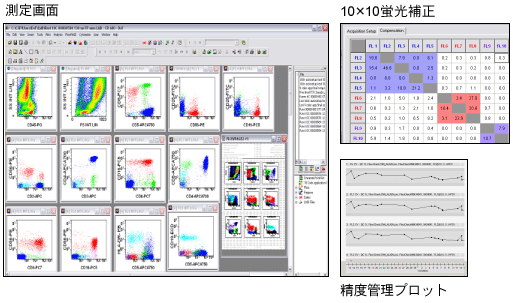

32本のカルーセルローダーに測定直前のサンプル攪拌機能を標準搭載し、信頼性の高い自動測定に対応します。さらに自動蛍光補正ソフトウエアが標準搭載されマルチカラーの自動測定をサポートします。
主な仕様
| 型式 | Gallios 2レーザ 6カラータイプ |
Gallios 2レーザ 8カラータイプ |
Gallios 3レーザ 10カラータイプ |
||||
|---|---|---|---|---|---|---|---|
| 搭載レーザ | 青色固体レーザ：488nm 22mw 赤色固体レーザ：638nm 25mw |
青色固体レーザ：488nm 22mw 赤色固体レーザ：638nm 25mw 紫色固体レーザ：405nm 40mw |
|||||
| レーザビーム照射方式 | セパレートビームスポット方式 光ファイバーレス直接照射 | ||||||
| ビーム形状 | 楕円ビーム | ||||||
| フローセル | 150×460μｍ ゲルカップリングフローセル | ||||||
| 蛍光ピックアップレンズ | レンズ開口数（N.A.） 1.2 | ||||||
| 蛍光検出光学系 | Boulevard光学系 18度反射光学系 ※各蛍光フィルターは任意の検出波長に容易に交換可能な構造 |
||||||
| 蛍光検出感度 | FITC 112 MESF / PE 78 MESF / PC5 15 MESF/ APC 75MESF （25,000eps 時） |
||||||
| サンプル解析速度 | 最大25,000個/秒 | ||||||
| 波形処理分解能 | 40MHｚ(0.025μ秒間隔) 20ビット（1,048,576レベル） | ||||||
| 検出器 | 前方散乱光 （3モード） 側方散乱光 6蛍光 |
前方散乱光 （3モード） 側方散乱光 8蛍光 |
前方散乱光 （3モード） 側方散乱光 10蛍光 |
||||
| 蛍光検出／励起光 （標準設定） |
青色 | 赤色 | 青色 | 赤色 | 青色 | 赤色 | 紫色 |
| 525 BP 575 BP 620 BP 695 BP 755 LP |
660 BP | 525 BP 575 BP 620 BP 695 BP 755 LP |
660 BP 725 BP 755 LP |
525 BP 575 BP 620 BP 695 BP 755 LP |
660 BP 725 BP 755 LP |
450 BP 550 BP |
|
| 蛍光補正 | 6×6 TrueView 6decades Transform |
8×8 TrueView 6decades Transform |
10×10 TrueView 6decades Transform |
||||
| 取得パラメータ | 前方散乱光・側方散乱光・蛍光・時間・比率 最大62パラメータ | ||||||
| 同時取得パラメータ数 | 16パラメータ | ||||||
| オートサンプリング機能 | 32本 マルチカルーセルローダー ボルテックス攪拌機能付き | ||||||
| キャリーオーバー | ＜0.1％ | ||||||
| データファイル形式 | FCS3.0 | ||||||
| アップグレード | 各タイプで１ステップまたは2ステップアップグレードの対応可能 | ||||||
| オペレーションシステム | Windows®Vista | ||||||
| 寸法/重量 |
サイトメーター本体 953（W）×701（D）×605（H）mm 104Kg* サプライカート 724（W）×495（D）×298（H）mm 30.39Kg |
||||||
| 電源/設置 | サイトメーター本体・サプライカート ：100VAC, 15A ,50/60 Hz ワークステーｼｮﾝ：100VAC, 10A ,50/60 Hz 使用周囲温度 16-32℃ 湿度 30-80% |
||||||
| 価格（税別） | \1,900万 | \2,200万 | \2,500万 | ||||
*レーザオプションにより仕様は異なります。仕様は予告無く変更する場合があります。
※本装置は研究用です
